Comprendre le tableau électrique : le guide pour tout lire

Le tableau électrique est l’organe que tout le monde manipule et que presque personne ne comprend. On sait qu’il faut « remonter la manette », on ne sait pas laquelle ni pourquoi elle est tombée. Résultat : on tâtonne, on relance tout, et on recommence quinze jours plus tard.

Cet article n’est pas un tuto de montage — modifier un tableau relève de l’électricien. C’est un guide de lecture : à quoi sert chaque appareil, comment interpréter les repères, et comment identifier méthodiquement l’origine d’une coupure. Il complète notre dossier électricité de la maison, qui détaille les interventions réalisables soi-même.

À quoi sert vraiment un tableau électrique

Le tableau remplit deux missions distinctes qu’on confond souvent. La première est de protéger l’installation : les câbles ne doivent jamais transporter plus de courant qu’ils ne peuvent en dissiper, sous peine d’échauffement puis d’incendie. La seconde est de protéger les personnes : si le courant s’échappe du circuit vers la terre — par exemple à travers un corps humain — il faut couper en une fraction de seconde.

Ces deux missions sont assurées par des appareils différents. Un disjoncteur divisionnaire ne protège pas les personnes ; un interrupteur différentiel ne protège pas les câbles contre la surcharge. C’est pour cela qu’un tableau conforme comporte les deux, en cascade. Le tableau sert enfin de point de répartition : c’est de là que partent tous les circuits du logement.

Ce qu’il faut avoir près du tableau

• Une lampe de poche ou une frontale, rangée à demeure à proximité, jamais dans un tiroir à l’autre bout du logement ;
• un schéma d’étiquetage à jour, collé à l’intérieur de la porte ;
• un vérificateur d’absence de tension, indispensable dès qu’une intervention suit la coupure ;
• un ruban adhésif et un feutre indélébile pour signaler une consignation ;
• les coordonnées de votre électricien et de votre gestionnaire de réseau ;
• un tournevis isolé, uniquement pour ouvrir la porte ou reposer un capot, jamais pour toucher aux borniers ;
• l’attestation de conformité de l’installation, si vous en disposez.

Un tableau lisible fait gagner un temps considérable. Si le vôtre est étiqueté « lumière », « prise » et « divers », profitez de la prochaine intervention d’un professionnel pour lui demander un repérage complet.

Le disjoncteur de branchement : la coupure générale

C’est le gros appareil placé en tête, souvent dans un coffret séparé, parfois plombé. Il appartient au périmètre du gestionnaire de réseau et se règle selon la puissance souscrite à votre contrat. Son rôle est double : couper l’ensemble du logement, et limiter le courant appelé à ce que le branchement peut fournir.

C’est lui qu’on manœuvre pour couper le logement entier avant une intervention lorsque le repérage des circuits est incertain — le réflexe de sécurité recommandé dès qu’un doute existe. Beaucoup de modèles intègrent aussi une protection différentielle de faible sensibilité, qui protège l’installation mais pas les personnes : elle ne remplace pas les différentiels 30 mA situés en aval.

L’interrupteur différentiel : la protection des personnes

Placé en tête de chaque rangée, l’interrupteur différentiel compare en permanence le courant qui part par la phase et celui qui revient par le neutre. Tant que les deux sont égaux, tout va bien. Dès qu’une différence apparaît — signe qu’une partie du courant s’échappe vers la terre — l’appareil coupe.

La sensibilité de référence en logement est de 30 mA, valeur retenue parce qu’elle se situe sous le seuil dangereux pour l’organisme. C’est cette protection qui vous sauve si vous touchez un conducteur sous tension ou si un appareil défectueux met sa carcasse sous tension. Elle n’agit toutefois que si le conducteur de terre est présent et correctement raccordé : c’est pourquoi une installation sans terre est considérée comme dangereuse, même équipée de différentiels.

Ces appareils portent un bouton « test » : il faut l’actionner régulièrement, deux fois par an suffit, pour vérifier que le mécanisme n’est pas grippé. L’appareil doit tomber immédiatement. S’il ne tombe pas, faites-le remplacer sans attendre.

Les disjoncteurs divisionnaires : un par circuit

Ce sont les petites manettes alignées sous chaque différentiel. Chacune protège un circuit et un seul : l’éclairage d’un étage, les prises d’une chambre, le lave-vaisselle. Un disjoncteur divisionnaire coupe dans deux situations : la surcharge, quand on demande durablement plus de courant que prévu, et le court-circuit, quand phase et neutre entrent en contact direct.

Le chiffre inscrit sur la manette est le calibre, exprimé en ampères, et il doit être cohérent avec la section du câble qu’il protège. Les correspondances stables à connaître : un circuit d’éclairage en 1,5 mm² se protège en 16 A maximum, un circuit de prises en 2,5 mm² en 20 A. Un disjoncteur de calibre trop élevé pour la section installée est un défaut sérieux : le câble peut chauffer sans que la protection ne réagisse. Reportez-vous à la norme en vigueur pour l’ensemble des correspondances et pour les circuits spécialisés.

Lire l’organisation des rangées

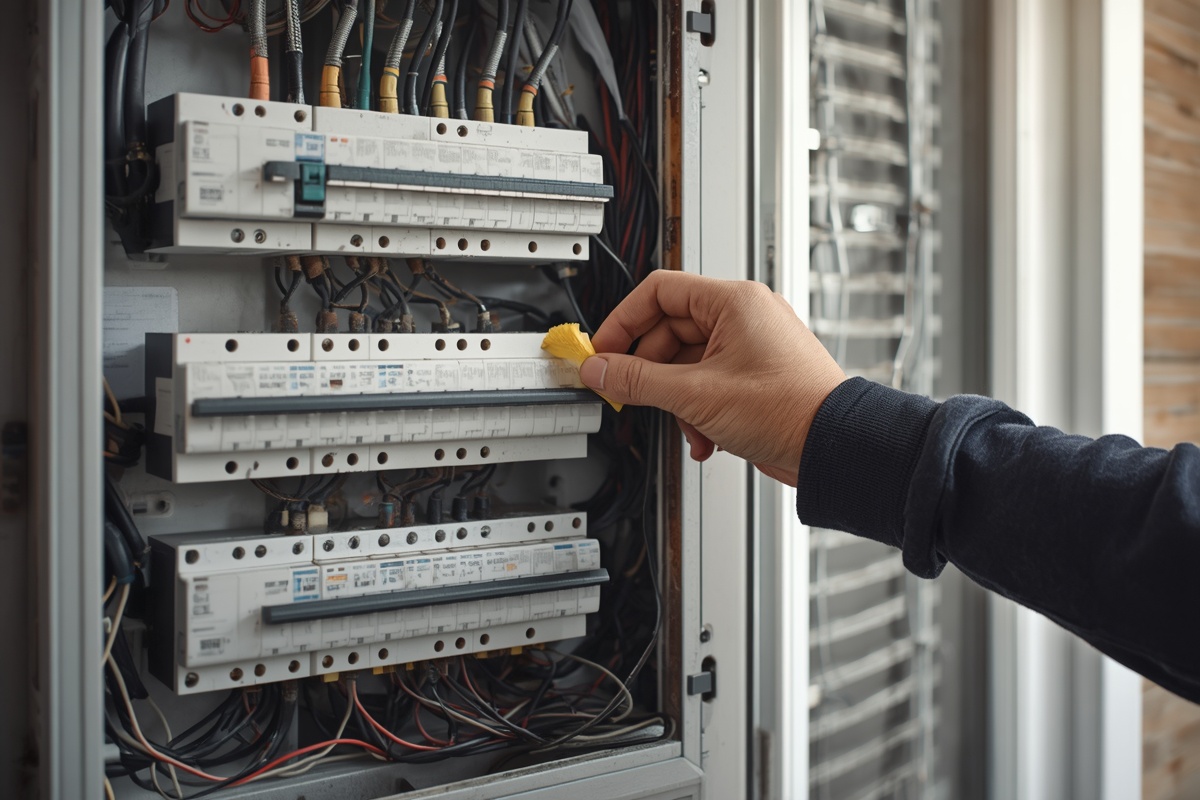

Un tableau se lit de haut en bas et de gauche à droite. Chaque rangée commence par un interrupteur différentiel, suivi des disjoncteurs qu’il protège ; les appareils sont reliés entre eux par des peignes, ces barres de distribution horizontales qui remplacent le filaire. Une rangée doit conserver des emplacements libres pour permettre d’ajouter un circuit plus tard sans tout redéployer.

Le tableau lui-même s’installe dans la gaine technique logement, un espace réservé qui regroupe l’arrivée électrique, les protections et les réseaux de communication. Il doit rester accessible : un tableau enfermé derrière une bibliothèque ou dans un placard encombré devient inutilisable au moment précis où l’on en a besoin. La norme en vigueur encadre sa hauteur d’installation et son accessibilité, comme le détaille notre article sur la norme électrique NF C 15-100.

Diagnostiquer une coupure, méthodiquement

Quand le courant s’arrête, la démarche est toujours la même. Premièrement, regardez quelle manette est tombée : le disjoncteur de branchement, un interrupteur différentiel, ou un seul disjoncteur divisionnaire. Cette observation oriente déjà le diagnostic. Deuxièmement, si c’est un divisionnaire, vous savez quel circuit est en cause : débranchez ce qui y est raccordé, réarmez, puis rebranchez les appareils un par un.

Troisièmement, si c’est un différentiel qui est tombé, abaissez tous les divisionnaires de sa rangée, relevez le différentiel, puis remontez les disjoncteurs un par un jusqu’à ce que la coupure se reproduise. Le dernier remonté désigne le circuit fautif. Quatrièmement, dans ce circuit, appliquez la même logique appareil par appareil : un lave-linge vieillissant, un chauffe-eau ou un luminaire extérieur infiltré sont les suspects habituels.

Un point à retenir : un différentiel qui tombe signale une fuite vers la terre, souvent liée à l’humidité, alors qu’un divisionnaire qui tombe signale une surcharge ou un court-circuit. Ce ne sont pas les mêmes causes, et les confondre fait perdre du temps.

Les signes d’un tableau à faire reprendre

• Des fusibles à broche ou à cartouche au lieu de disjoncteurs : l’installation date et n’offre plus les protections attendues.
• Aucun interrupteur différentiel 30 mA : la protection des personnes n’est pas assurée.
• Un tableau en bois ou sans capot : les parties actives sont accessibles au doigt.
• Des traces noires, une odeur de brûlé ou un bourdonnement : signe d’un échauffement en cours, à traiter en urgence.
• Un différentiel qui ne tombe pas au bouton test : l’appareil est hors service.
• Aucun conducteur de terre visible dans les boîtiers du logement.
• Un tableau saturé, sans aucun emplacement disponible, où chaque ajout impose du bricolage.

Niveau, temps et budget

Lire et comprendre son tableau est accessible à tout le monde : c’est de l’observation, pas de l’intervention. Repérer et étiqueter tous les circuits d’un logement demande environ 1 à 2 heures à deux personnes, l’une au tableau, l’autre en train de contrôler les points d’usage pièce par pièce. Aucun démontage n’est nécessaire pour cet exercice, et le gain est durable.

Le remplacement d’un tableau, lui, relève exclusivement du professionnel. À titre indicatif, la fourniture et la pose d’un tableau complet se chiffrent le plus souvent entre 800 et 2 500 € selon le nombre de rangées et l’état de l’existant. Une mise en sécurité limitée à l’ajout de différentiels coûte sensiblement moins. Demandez plusieurs devis détaillés, circuit par circuit.

Nos astuces de pro

• Étiquetez avec des noms de pièces, pas des fonctions vagues : « prises chambre nord » vaut mieux que « prises 2 ».
• Photographiez votre tableau porte ouverte et gardez l’image sur votre téléphone : elle vous servira à distance, et à un dépanneur au téléphone.
• Testez vos différentiels au changement d’heure : c’est un repère mémorable, deux fois par an, comme pour les détecteurs de fumée.
• Notez la date de chaque intervention au dos de la porte : l’historique aide énormément lors d’un diagnostic.
• Laissez toujours deux modules libres lors d’une rénovation : le coût est nul à la pose, considérable après coup.

Quand faire appel à un professionnel

La règle est simple : on regarde, on manœuvre les manettes, on ne démonte rien. Toute intervention à l’intérieur du tableau — ajouter un disjoncteur, changer un différentiel, modifier un peigne, reprendre un bornier — doit être confiée à un électricien. Le tableau contient des parties restant sous tension même disjoncteur général abaissé, en particulier en amont du disjoncteur de branchement, et cette zone relève du gestionnaire de réseau.

Appelez également un professionnel si un différentiel tombe de façon répétée sans cause identifiable, si vous constatez un échauffement ou une odeur suspecte, ou si votre installation présente l’un des signes de vétusté listés plus haut. Enfin, un logement acquis récemment mérite un diagnostic complet : le rapport remis lors de la vente signale les anomalies, mais il ne les corrige pas.

Questions fréquentes

Quelle est la différence entre un disjoncteur et un interrupteur différentiel ?

Le disjoncteur protège le câble contre la surcharge et le court-circuit. L’interrupteur différentiel protège les personnes en détectant une fuite de courant vers la terre. Les deux sont nécessaires et ne se remplacent pas.

Que signifie 30 mA sur mon tableau ?

C’est la sensibilité de l’interrupteur différentiel : il coupe dès qu’une fuite de 30 milliampères est détectée. Cette valeur est la référence pour la protection des personnes dans un logement.

Pourquoi mon disjoncteur saute-t-il toujours au même moment ?

C’est le signe d’une surcharge liée à un usage précis : cumul d’appareils gourmands, ou démarrage d’un moteur. Répartissez les usages sur plusieurs circuits, ou faites vérifier l’adéquation du calibre à l’installation.

Peut-on ajouter un disjoncteur soi-même ?

Non. L’intervention se fait à l’intérieur du tableau, sur des borniers et des peignes, avec des zones restant sous tension. Elle relève de l’électricien, qui contrôlera aussi la cohérence de la protection avec la section du câble.

Combien de temps garde-t-on un tableau électrique ?

Aucune durée réglementaire ne s’impose, mais un tableau sans différentiels 30 mA, à fusibles ou sans conducteur de terre est considéré comme obsolète et doit être remplacé, quel que soit son état apparent.

Comment savoir quel disjoncteur alimente quelle pièce ?

Abaissez une manette à la fois et parcourez le logement pour noter ce qui s’éteint. À deux, avec un téléphone, l’opération prend une heure et vous donne un étiquetage fiable pour des années.

Sources

• Documentation technique des fabricants d’appareillage modulaire.
• Norme électrique en vigueur pour les installations domestiques basse tension.
• Informations publiées par les gestionnaires de réseau sur le disjoncteur de branchement.
• Diagnostics et retours d’expérience, lemondedubricolage.com.

Article de compréhension donné à titre indicatif. N’ouvrez jamais le capot de votre tableau et n’y intervenez pas : coupez le disjoncteur général, vérifiez l’absence de tension au VAT avant toute intervention en aval, et confiez toute modification du tableau à un électricien qualifié, conformément à la norme en vigueur.
