Refaire l’électricité d’une pièce : le guide en 9 étapes

Une chambre avec deux prises, un salon où les rallonges courent sous les tapis, une cuisine dont l’unique circuit disjoncte dès qu’on branche la bouilloire : refaire l’électricité d’une pièce est souvent le premier vrai chantier électrique d’un bricoleur. C’est aussi le plus formateur : conception des circuits, cheminements, appareillage, raccordement au tableau.

Ce tutoriel décrit le chantier de bout en bout, de l’état des lieux au test final, avec les trois modes de pose possibles. Il s’inscrit dans notre guide électricité de la maison. Précision d’emblée : refaire une pièce n’oblige pas à refaire tout le logement, mais la partie reprise doit respecter la norme en vigueur.

Le matériel nécessaire

• Du câble rigide en 1,5 et 2,5 mm² selon les circuits, en longueurs généreuses ;
• de la gaine ICTA au bon diamètre, des boîtes d’encastrement et de dérivation ;
• l’appareillage : prises, interrupteurs, points d’éclairage DCL, supports et plaques ;
• les protections modulaires destinées au tableau, une par circuit créé ;
• une rainureuse ou une meuleuse à disque diamant, un perforateur burineur, une scie-cloche ;
• un VAT, des tournevis isolés 1 000 V, une pince à dénuder et une pince à sertir les embouts ;
• un aspirateur de chantier, un laser ou un cordeau, un détecteur de câbles ;
• du plâtre de rebouchage, des colliers et des étiquettes de repérage ;
• les EPI : lunettes, masque FFP2, gants et protection auditive.

Étape 1 : faire l’état des lieux

Identifiez d’abord ce qui alimente la pièce. Coupez les départs un par un au tableau et notez ce qui s’éteint : une chambre partage souvent son circuit avec le couloir et une partie du séjour. Vérifiez la présence du conducteur de terre dans les boîtes, la section des câbles et l’état des isolants.

Ce diagnostic conditionne tout le reste. Installation sans terre, conducteurs isolés au tissu, boîtes de dérivation noyées dans le mur : vous êtes dans une réfection complète, pas dans une amélioration. Prenez-en acte tout de suite plutôt qu’à mi-chantier.

Étape 2 : concevoir les circuits sur plan

Dessinez la pièce à l’échelle et posez dessus les usages réels : le lit, le bureau, la télévision, l’aspirateur. Placez les points en visant large : une prise de plus coûte quelques euros à la pose et des centaines s’il faut rouvrir un mur.

Séparez ensuite les circuits : éclairage d’un côté, prises de l’autre, un circuit spécialisé par gros appareil fixe. Chaque circuit repart du tableau avec sa propre protection — c’est ce qui distingue une réfection d’un bricolage. Notez sur le plan la section et le calibre correspondants : 1,5 mm² en éclairage, 2,5 mm² en prises et circuits spécialisés dans les cas courants.

Étape 3 : choisir le mode de pose

Trois solutions. L’encastrement en saignée donne le résultat le plus propre mais impose poussière, rebouchage et reprises de peinture. La pose derrière doublage fait circuler les gaines sans toucher au mur. Les moulures et plinthes techniques évitent tout gros œuvre : la solution des locataires et des pièces déjà refaites.

On peut mélanger : saignées verticales pour les descentes d’interrupteurs, plinthe technique pour la distribution des prises. L’essentiel est que les câbles soient protégés mécaniquement sur tout leur parcours et restent accessibles depuis les boîtes.

Étape 4 : couper, consigner et déposer l’existant

Coupez au disjoncteur de branchement, consignez la manette, puis vérifiez l’absence de tension au VAT sur chaque conducteur que vous allez toucher, y compris ceux que vous croyez morts : un ancien va-et-vient peut être alimenté depuis un circuit voisin.

Déposez l’appareillage, les luminaires et les câbles devenus inutiles. Ne laissez jamais un conducteur coupé abandonné dans un mur : déposez-le entièrement, ou repérez-le, isolez-le et rendez-le accessible dans une boîte. Un fil oublié sous l’enduit piège le prochain perçage.

Étape 5 : tracer et créer les cheminements

Reportez votre plan sur les murs au cordeau ou au laser. Les saignées se font verticalement ou horizontalement, jamais en diagonale : c’est ce qui permet de deviner le tracé derrière l’enduit dix ans plus tard. Respectez les distances aux angles et aux huisseries, et n’entaillez jamais un élément porteur sans avis technique.

Passez le détecteur avant chaque coupe : eau, chauffage, câble existant. Rainurez à profondeur réglée, évacuez la matière au burineur en percussion seule, percez les logements de boîtes à la scie-cloche. Aspirez au fur et à mesure.

Étape 6 : poser les gaines et tirer les câbles

Fixez les gaines ICTA dans les saignées au cavalier ou au plâtre par points, chaque extrémité dépassant dans une boîte. Le taux de remplissage commande le diamètre : une gaine pleine à ras devient impossible à tirer et chauffe. Notre tutoriel pour passer des câbles dans une gaine donne la méthode d’aiguillage et les diamètres.

Tirez les câbles depuis le tableau vers les points, jamais l’inverse : vous maîtrisez mieux les longueurs. Laissez 15 à 20 cm de mou dans chaque boîte et une bonne réserve au tableau. Étiquetez chaque câble à ses deux extrémités : « prises chambre », « éclairage chambre », « volet ».

Étape 7 : sceller les boîtes et reboucher

Scellez les boîtes au plâtre, face avant affleurante au mur fini : pensez à l’épaisseur de l’enduit et du revêtement à venir. Une boîte trop enfoncée empêche la plaque de plaquer, une boîte en saillie fait bâiller l’appareillage.

Rebouchez les saignées en deux passes : une garnissante, une de finition dressée à la règle. Laissez sécher avant ponçage, et profitez de ce temps mort pour préparer le tableau.

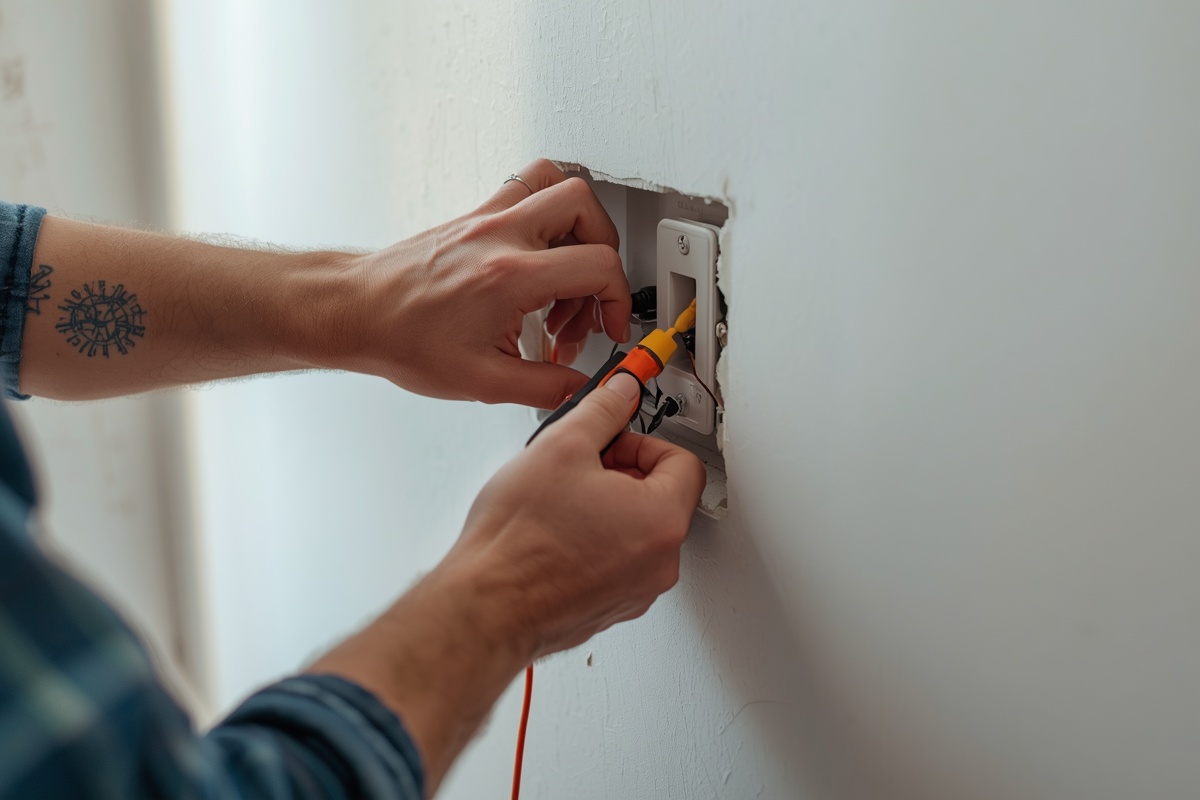

Étape 8 : raccorder l’appareillage

Recoupez les conducteurs, dénudez sur la longueur des bornes, sertissez les embouts sur le souple. Raccordez en respectant les repères phase, neutre, terre ; le conducteur de protection doit être présent et disponible dans chaque boîte, même pour un luminaire de classe II.

Fixez les mécanismes par vis plutôt que par les seules griffes : la tenue est bien meilleure dans le temps. Contrôlez l’aplomb au niveau avant de serrer, puis clipsez les plaques.

Étape 9 : raccorder au tableau et tester

Au tableau, toujours consigné, posez les protections sur le rail libre, raccordez chaque câble à son disjoncteur, le neutre et la terre à leurs borniers. Serrez au couple, tirez sur le fil pour contrôler, et étiquetez le nouveau départ.

Remettez sous tension circuit par circuit. Vérifiez chaque prise, chaque commande, chaque va-et-vient, puis le bouton test des différentiels concernés. Enfin, faites travailler le circuit avec une charge réelle et contrôlez qu’aucun module ne monte en température.

Les variantes selon les cas

Une chambre ou un bureau

Le cas le plus simple : un circuit prises, un circuit éclairage, éventuellement un départ de volet roulant. La difficulté tient au cheminement jusqu’au tableau, souvent à l’autre bout du logement.

Une cuisine

La pièce la plus dense : plusieurs circuits spécialisés — plaque, four, lave-vaisselle, lave-linge —, beaucoup de socles dont une partie au-dessus du plan de travail. À planifier avec le plan de cuisine sous les yeux, pas après la pose des caissons.

Une salle de bains

Les volumes autour de la douche ou de la baignoire dictent ce qu’on peut poser et où, et la liaison équipotentielle locale doit relier les éléments conducteurs au conducteur de protection. C’est la pièce où l’on hésite le moins à faire valider par un professionnel.

Rénovation légère sans saignée

Plinthes et moulures techniques, appareillage en saillie : le chantier tombe à une journée, sans poussière. La contrainte est esthétique, les cheminements restant visibles.

Les erreurs à éviter

• Repiquer sur un circuit existant : vous héritez de ses défauts et vous le surchargez.
• Faire des saignées en diagonale : personne ne devine plus le tracé, et le premier perçage touche un câble.
• Sous-dimensionner les gaines : impossible d’ajouter un conducteur plus tard.
• Oublier le conducteur de terre sur un point d’éclairage : la boîte doit toujours disposer du fil vert-jaune.
• Ne pas laisser de mou dans les boîtes : au moindre recâblage, il faut tout retirer.
• Noyer une boîte de dérivation sous l’enduit : elle doit rester accessible.
• Reboucher avant d’avoir testé : le moindre défaut vous fera rouvrir le mur.

Niveau, temps et budget

Niveau confirmé dès qu’il y a des saignées et un raccordement au tableau, intermédiaire en pose apparente. Comptez deux à quatre jours pour une chambre en encastré, une semaine pour une cuisine, hors séchage et peinture. Côté fournitures, une pièce simple se chiffre à quelques centaines d’euros, le câble et l’appareillage représentant l’essentiel. Ajoutez la location d’une rainureuse à la journée. Confié à un électricien, le même chantier se compte en milliers d’euros, avec de fortes variations selon la nature des murs et la distance au tableau. Faites établir deux ou trois devis détaillés poste par poste.

Nos astuces de pro

• Tirez une gaine vide en réserve vers le tableau : réseau data, volet ou point lumineux ajouté plus tard.
• Photographiez chaque mur ouvert avant rebouchage, mètre déplié dans le cadre : vous saurez où percer.
• Posez les boîtes toutes à la même hauteur avec une cale gabarit : l’œil repère immédiatement un décalage d’un centimètre.
• Tirez à deux : un pousse, un tire, les câbles ne se coincent pas.
• Bâchez la porte de la pièce : la poussière de saignée voyage dans tout le logement.
• Tenez le plan à jour : les modifications de dernière minute sont celles qu’on oublie.

Quand faire appel à un professionnel

Faites intervenir un électricien si le tableau est saturé ou doit être remplacé, si la prise de terre est absente ou douteuse, si les murs porteurs exigent une étude avant saignée, ou s’il s’agit d’une salle de bains ou d’une cuisine complète. Faites-le aussi quand l’installation mêle plusieurs générations de câblage sans repérage. Enfin, dans une rénovation totale nécessitant une attestation Consuel, l’installation doit être reprise par un professionnel qui engage sa responsabilité.

Questions fréquentes

Peut-on refaire l’électricité d’une seule pièce ?

Oui. La norme ne s’applique pas rétroactivement au reste du logement, mais la partie reprise doit respecter la version en vigueur : circuits dédiés depuis le tableau, terre présente, différentiel 30 mA.

Faut-il tirer les câbles depuis le tableau ?

Oui, chaque circuit doit partir du tableau avec sa propre protection. Repiquer sur un circuit voisin revient à le surcharger et à propager ses défauts dans la pièce que vous venez de refaire.

Combien de temps prend la réfection d’une chambre ?

Deux à quatre jours en encastré, saignées, tirage, raccordement et rebouchages compris. Ajoutez le séchage et les finitions de peinture, sur plusieurs jours supplémentaires.

Peut-on refaire l’électricité sans faire de saignées ?

Oui, avec des plinthes et moulures techniques, ou en profitant d’un doublage. Le résultat est moins discret, mais la méthode reste propre et acceptable dès lors que les câbles sont protégés mécaniquement.

Quelle section de câble utiliser dans une pièce ?

Dans les cas courants, 1,5 mm² pour l’éclairage et 2,5 mm² pour les prises et circuits spécialisés, chaque section allant de pair avec son calibre de protection. Vérifiez ces valeurs dans la version en vigueur de la norme.

Faut-il une déclaration ou un contrôle après travaux ?

Pour une modification partielle, non. Pour une installation neuve ou entièrement rénovée destinée à être mise sous tension par le distributeur, une attestation visée par le Consuel est requise.

Sources

• Norme NF C 15-100, circuits et cheminements, version en vigueur.
• Notices de pose des fabricants d’appareillage et de conduits.
• Documentation technique sur les poses encastrées et apparentes.
• Retours de chantier, lemondedubricolage.com.

Travaux à réaliser hors tension : coupure au disjoncteur de branchement, consignation et contrôle au VAT avant toute intervention. Respectez la norme en vigueur et les notices des fabricants ; faites valider votre installation par un électricien en cas de doute.
